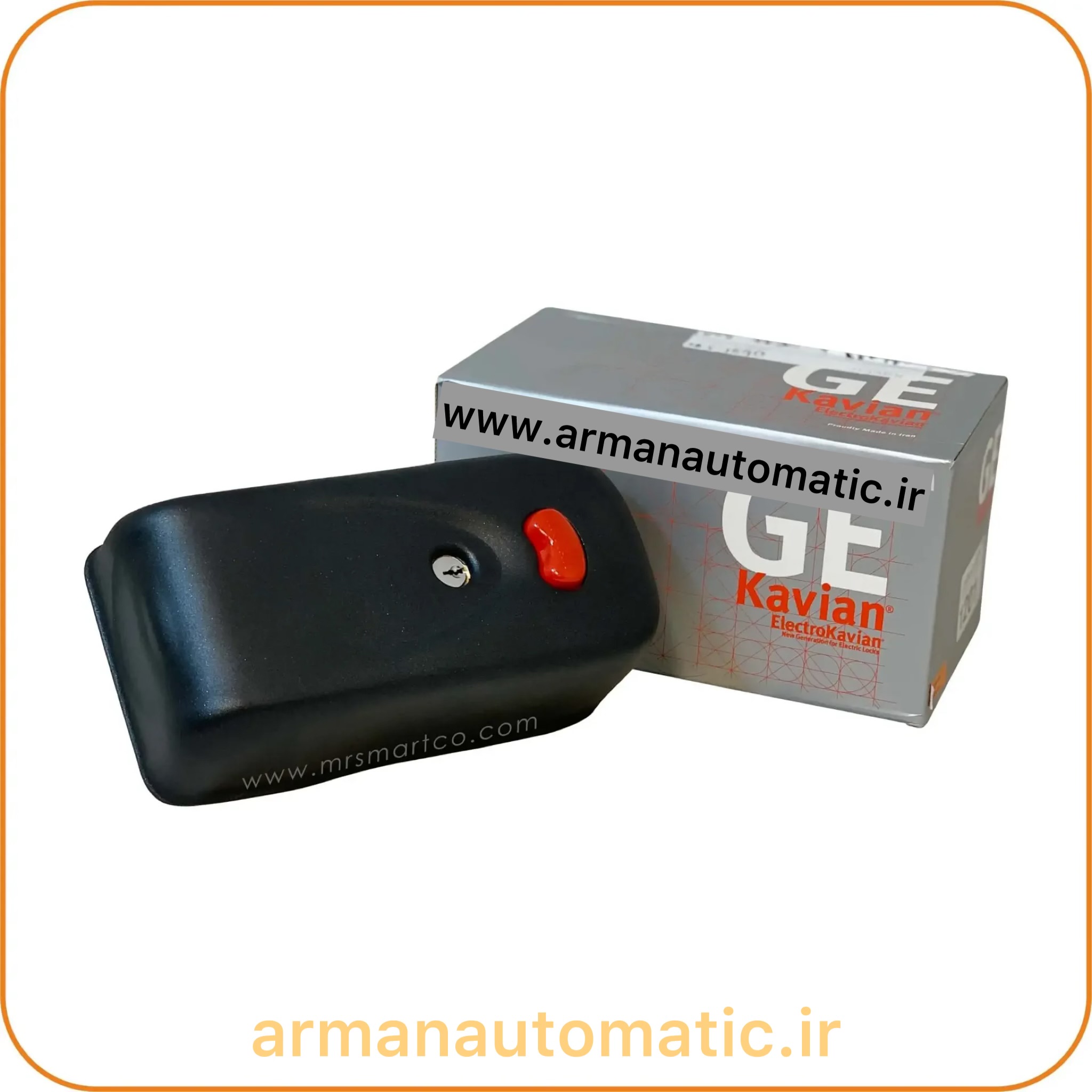

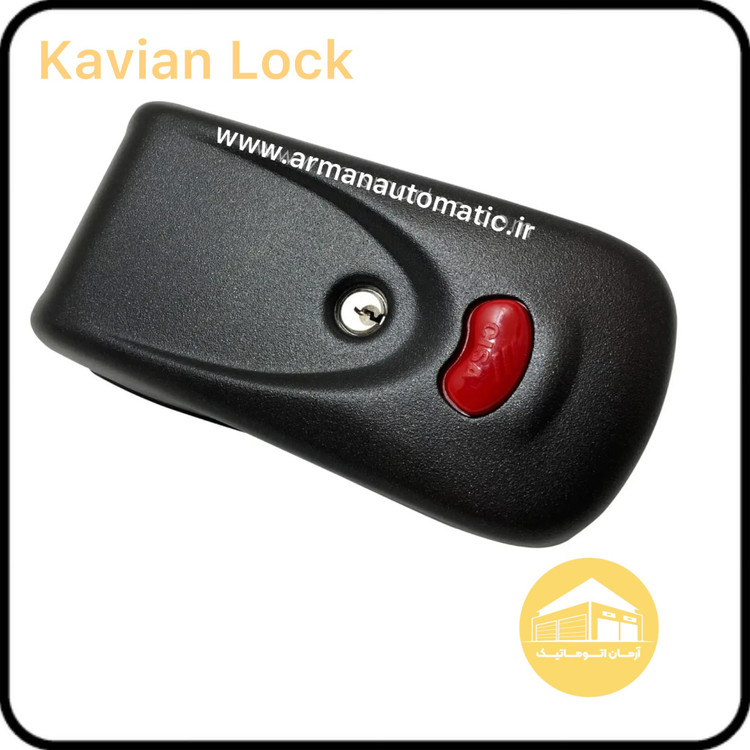

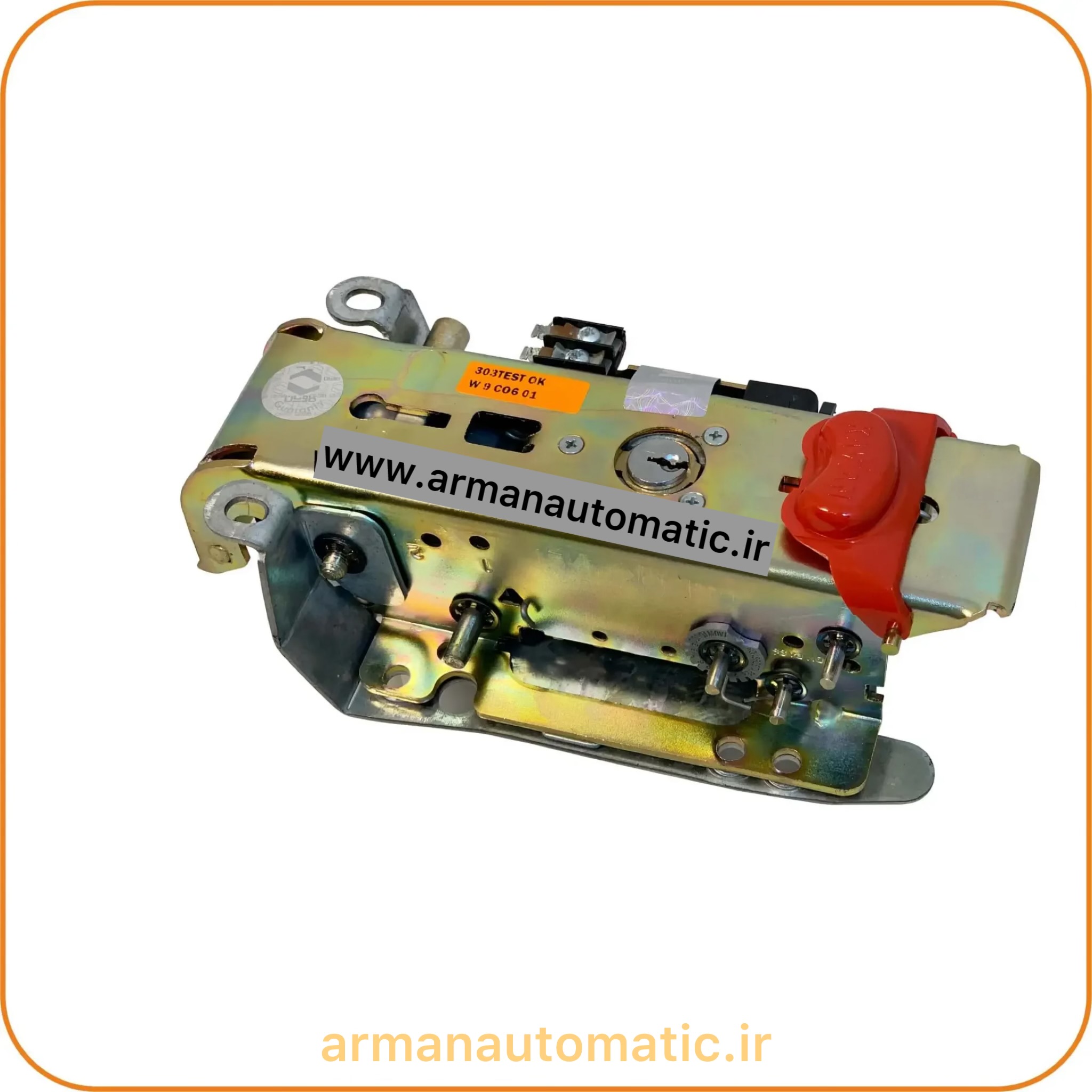

قفل برقی کاویان



قفل کاویان قابلیت نصب بر روی انواع درب های نفر رو و پارکینگی را دارد و همچنین از نظر قیمت نسبت به سایر برند های ایرانی و ایتالیایی بسیار مقرون به صرفه می باشد . قفل های برقی درب کاویان که به قفل های کله گاوی نیز معروف هستند در دو حالت باز شدن به صورت عادی و باز شدن با فشار دست کاربرد دارد تا در تمامی موقعیت ها قابلیت نصب و کارایی بالایی داشته باشد ، همچنین قفل درب کاویان قابلیت نصب بر روی تمامی درب های فلزی و چوبی را دارد . قفل های کاویان امکان هماهنگی با انواع ریموت کنترل ، کارتخوان ، صفحه کلید رمزی و سنسور اثر انگشت را نیز دارد .

راهنمای نصب قفل برقی کاویان

مراحل مختلف و نحوه قرار گیری و تنظیم قفل برقیکاویان را در زیر مشاهده می کنید :

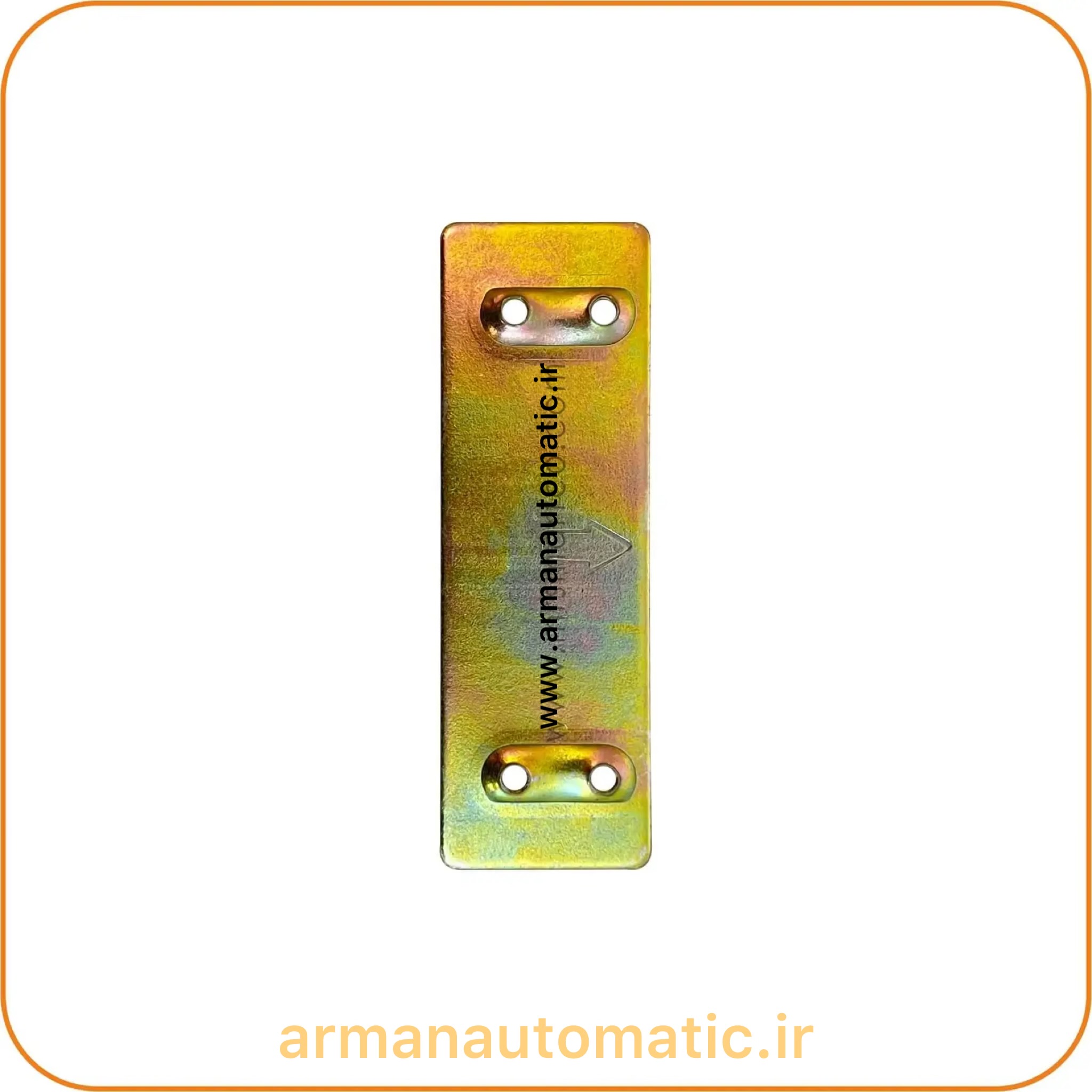

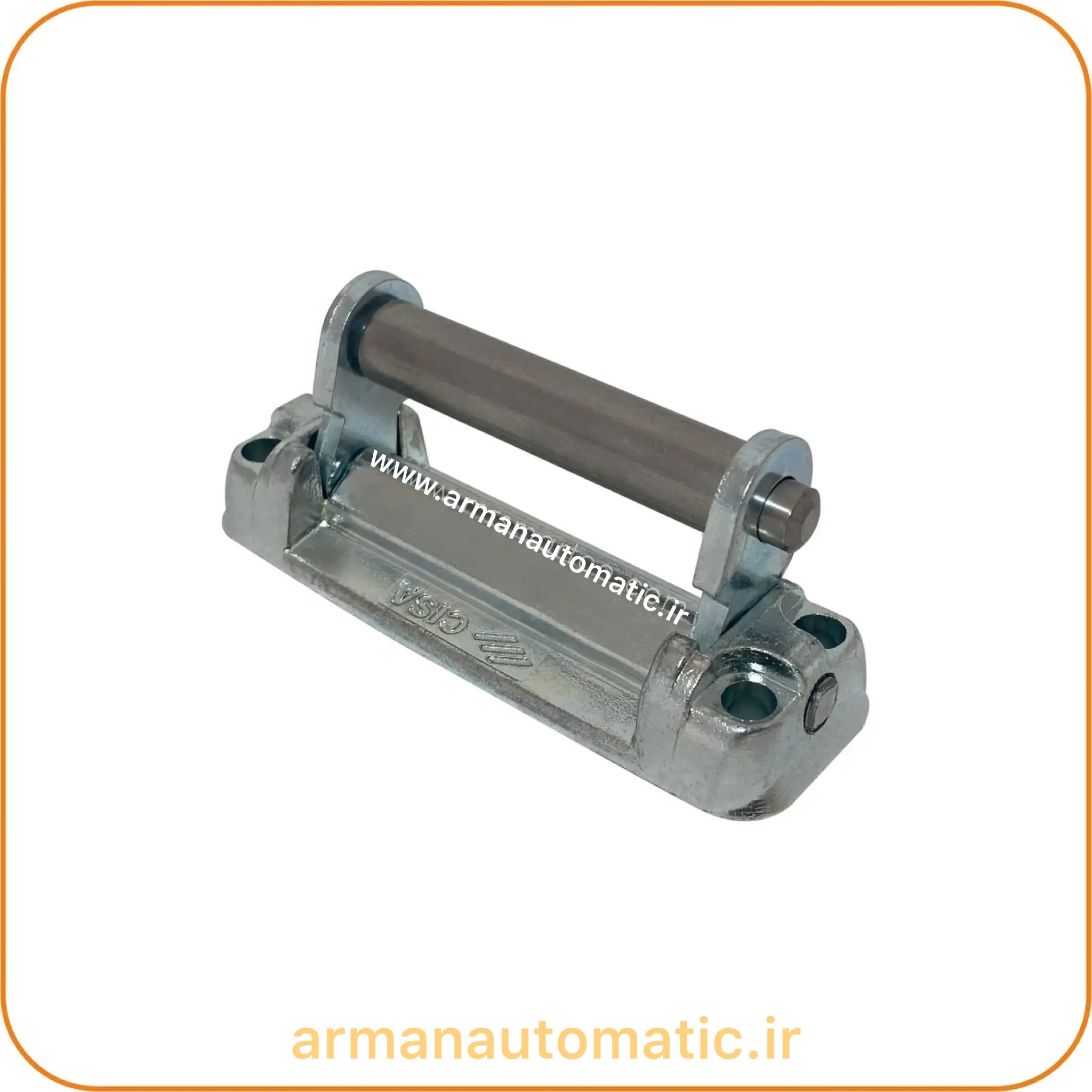

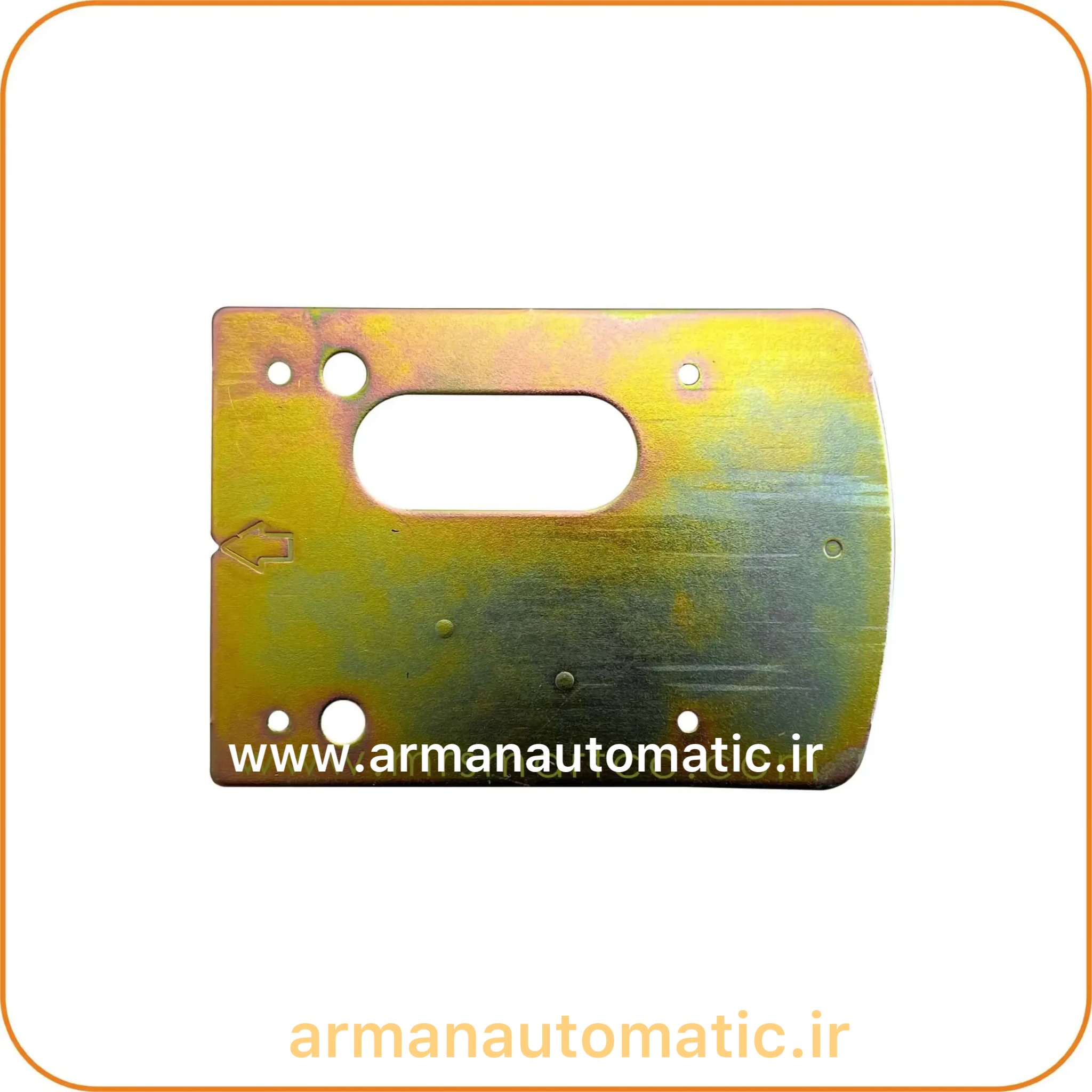

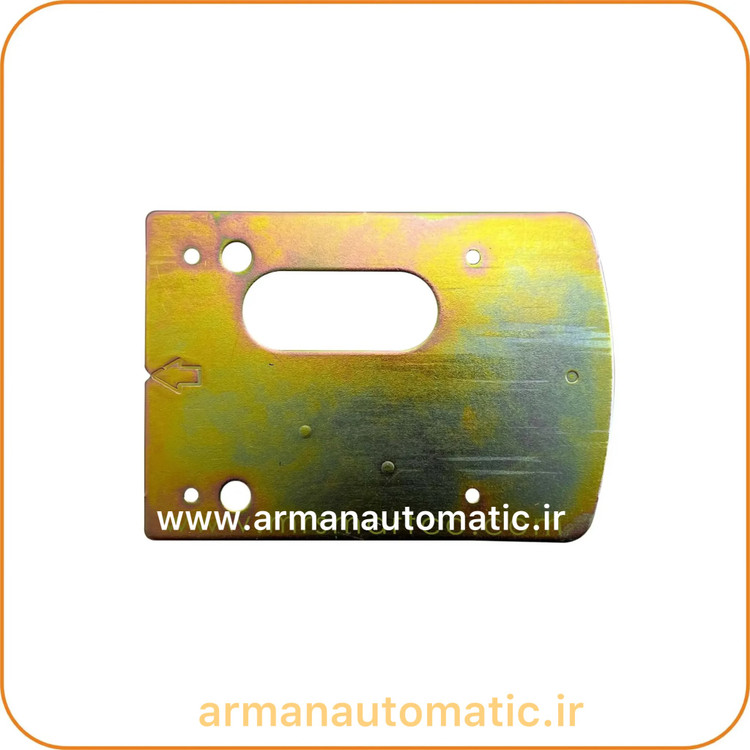

پایه های نگهدارنده قفل و زبانه را به چار چوب درب جوش دهید و آنرا تراز کنید . حتما توجه کنید فلش های دو قطعه مقابل هم باشد ( مطابق شکل 8 ) اطمینان پیدا کنید که تلرانس فاصله هایی که در شکل های 9 و 8 مشاهده می کنید رعایت گردد .

زبانه تلرانس تنها در محدوده تلرانس ذکر شده ، نیروها را تحمل میکند و کارایی دارد . ( ابعاد بر حسب میلیمتر است )

همچنین شما می توانید وضعیت سیلندر خارجی را بین 50 تا 80 میلیمتر تنظیم نمایید .

سیم بندی قفل برقی کاویان

مطمئن شوید که تمام سیم ها به ترمینال مربوطه وصل شده باشند و پیچ های ترمینال سفت باشند ( مطابق شکل 11 )

توجه کنید اگر به هر دلیل مجبور به عبور دادن سیم از جهت مخالف بودید باید سیم را به قسمت عقب قفل هدایت و به بوبین قفل وصل نمایید . مطمئن شوید تا سیم بین بدنه و کاور قفل نباشد جا به جا بسته شدن این دو سیم تاثیری در عملکرد قفل ایجاد نمی کند ( مطابق شکل 11 )

نصب کاور قفل برقی کاویان

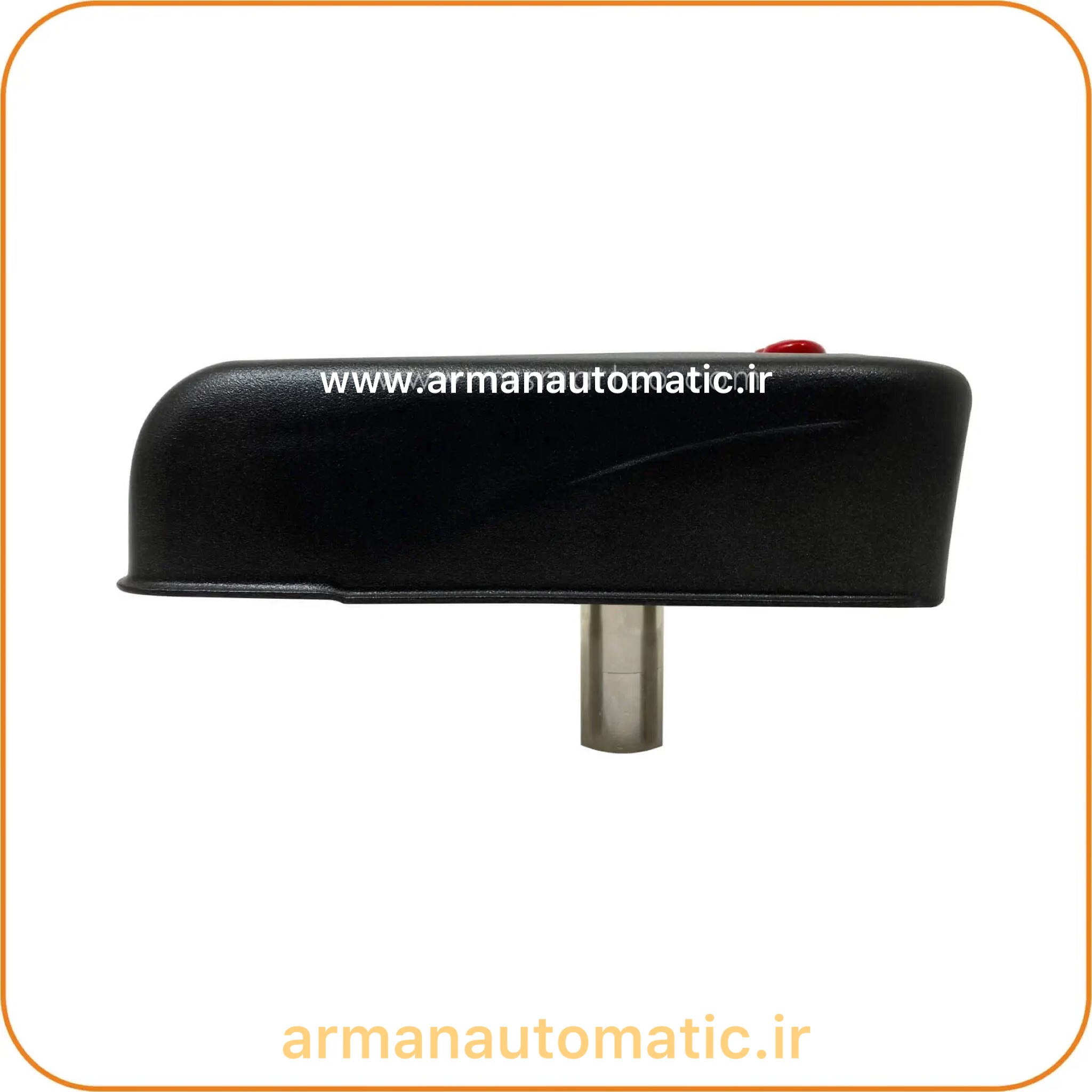

برای نصب کاور در ابتدا انرا بطور زاویه دار از قسمت عقب قفل به روی بدنه اصلی قرار بدهید و مطمئن شوید که بعد از قرار گیری کامل کاور به بدنه ، کاور کاملا ثابت شده باشد و سپس مهره ها را با آلن ببندید ( مطابق شکل 12 )



شکل های باز شدن قفل برقی کاویان

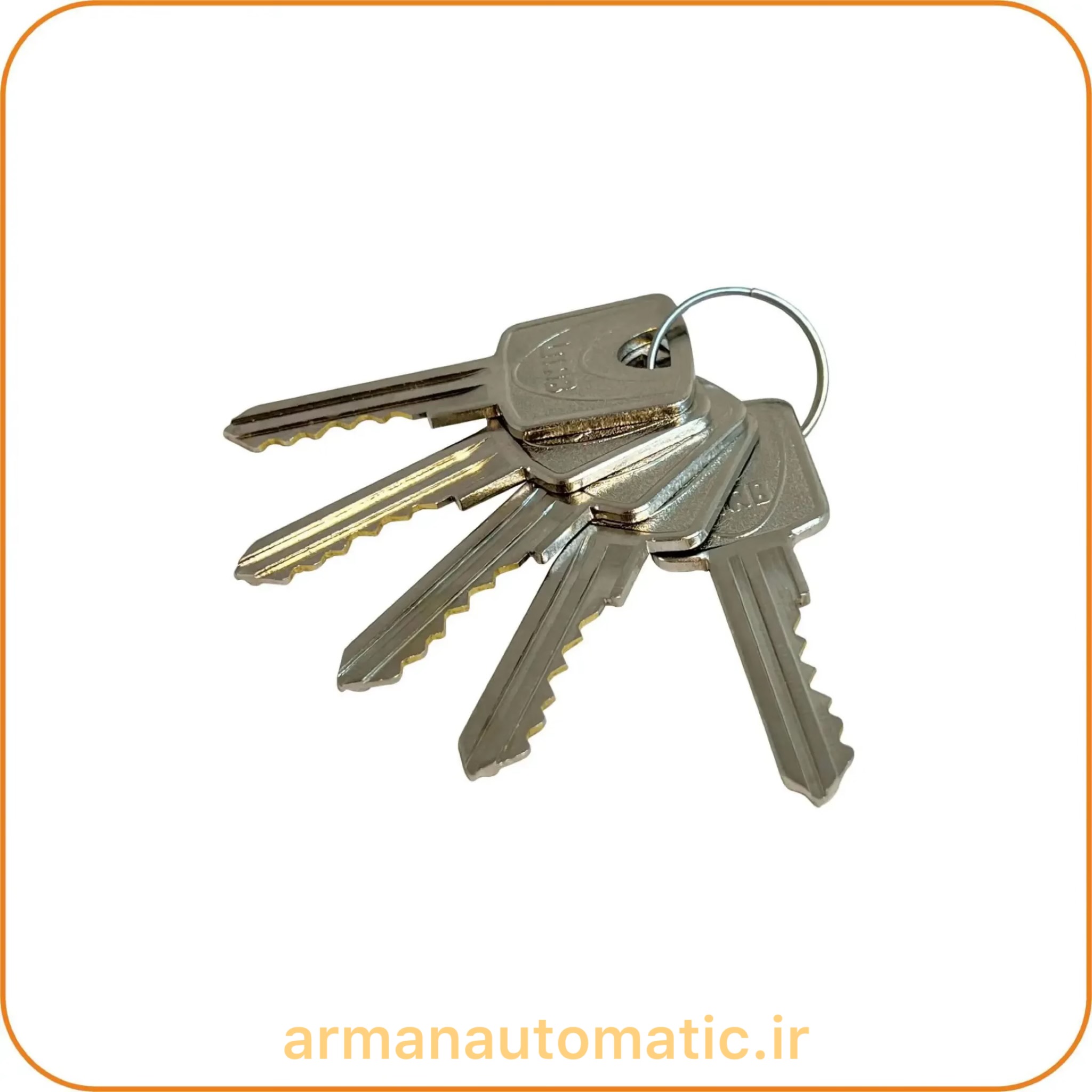

1- باز شدن با کلید

2- باز شدن با شستی قفل

3- باز شدن با برق 12 ولت AC

قابلیت های قفل برقی کاویان

روش غیر فعال سازی شستی قفل برقی : در این حالت شستی قفل غیر فعال میشود و با حالت 12 ولت AC قفل را باز می شود .  بدون فشار شستی ، کلید را داخل مغزی قفل نموده و در جهت عقربه ساعت بچرخانید تا شستی قفل غیر فعال گردد و برای فعال سازی شستی برعکس این روش را انجام دهید .

قفل یکسره در حالت باز : دراین حالت شستی قفل را فشار داده و همزمان کلید را در جهت گردش عقربه ساعت بچرخانید و سپس کلید را خارج کنید و جهت برگرداندن به حالت قبل کافیست برعکس این روش را انجام دهید .

آماده برای باز کردن : زبانه قفل آزاد ولی درب همچنان بسته است ، دراین حالت درب را هل داده تا باز شود .

تغییر حالت باز شدن قفل برقی کاویان

حالت 1 :

1- درب را بطور کامل ببندید

2- یک پیچ گوشتی چهارسو باریک در سوراخ شماره 2 وارد کنید ( مطابق شکل 13 )

3- پیچ گوشتی چهارسو باریک را از سوراخ خارج نموده تا وضعیت قفل به حالت 3 برگردد .

حالت 2 :

1- درب را بطور کامل باز کنید

2- یک پیچ گوشتی چهارسو باریک  در سوراخ شماره 1 وارد کنید

3- درب را بطور کامل ببندید

4- پیچ گوشتی چهارسو باریک را از سوراخ خارج نموده تا بحالت اول برگردد و باز شود

تعویض مغزی خارجی قفل برقی کاویان

1- بدنه اصلی را باز نمایید ( مطابق شکل 4 )

2- دو عدد پیچ مغزی که در بدنه فلزی نگهدارنده قرار گرفته را باز کنید و مغزی را از جای خود بیرون آورید ( مطابق شکل 6 )

3- مغزی جدید را در جای خود قرار داده و آنرا روی صفحه فلزی نگهدارنده مغزی و در ضامن قفل خارجی تنظیم نمایید ( مطابق شکل 6 )

تعویض مغزی داخلی قفل برقی کاویان

1- بدنه اصلی را بطور کامل باز نمایید ( مطابق شکل 4 )

2- ضامن شانه ای را بطور لولایی از جای خود بلند کنید

3- سه عدد پیچ موجود در پشت بدنه اصلی را باز نمایید ( مطابق شکل 11 )

4- مغزی قفل را به آرامی از جای خود خارج نمایید و مغزی جدید را جاگزین کنید

5- هنگام بستن دقت نموده تا زبانه شستی در جای خودش قرار گیرد

جایگزینی قفل های جدید با قدیمی

- این قفل ها به صورتی طراحی شده تا به آسانی جایگزین قفل های قدیمی نصب شده روی درب های ورودی گردد ( مطابق شکل 15 )

- کوتاه کردن قطعه وسط توپی خارجی ( مطابق شکل 4 )

- جهت تنظیم کردن توپی خارجی قفل برقی از درب ، ابتدا باید زبانه و سپس قطعه وسطی توپی را به یک میزان کوتاه نمایید ( مطابق شکل 10 )

- دقت نمایید تا میزان درگیری زبانه مغزی با ضامن قفل خارجی به اندازه حداقل 3 و حداکثر 10 میلیمتر باشد
