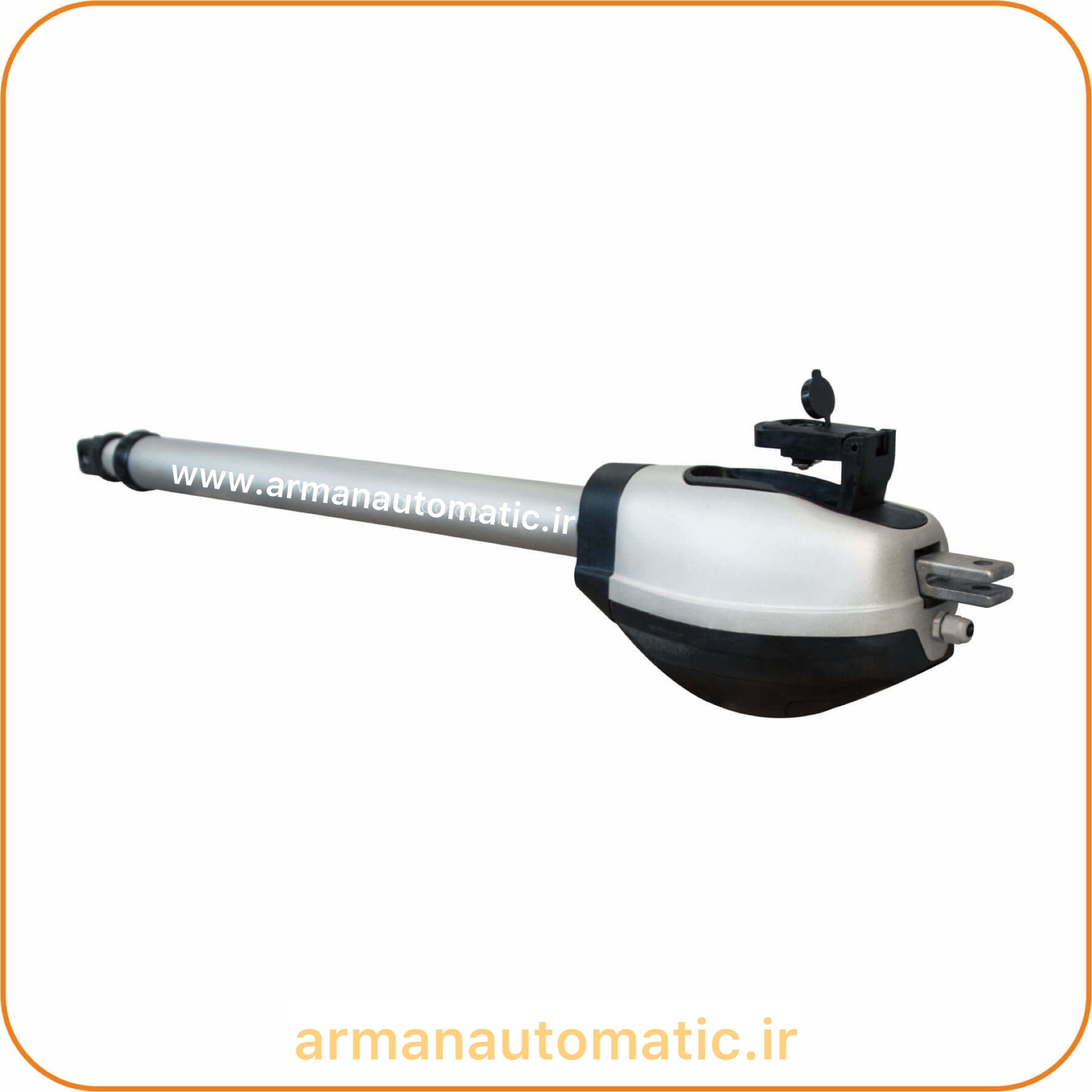

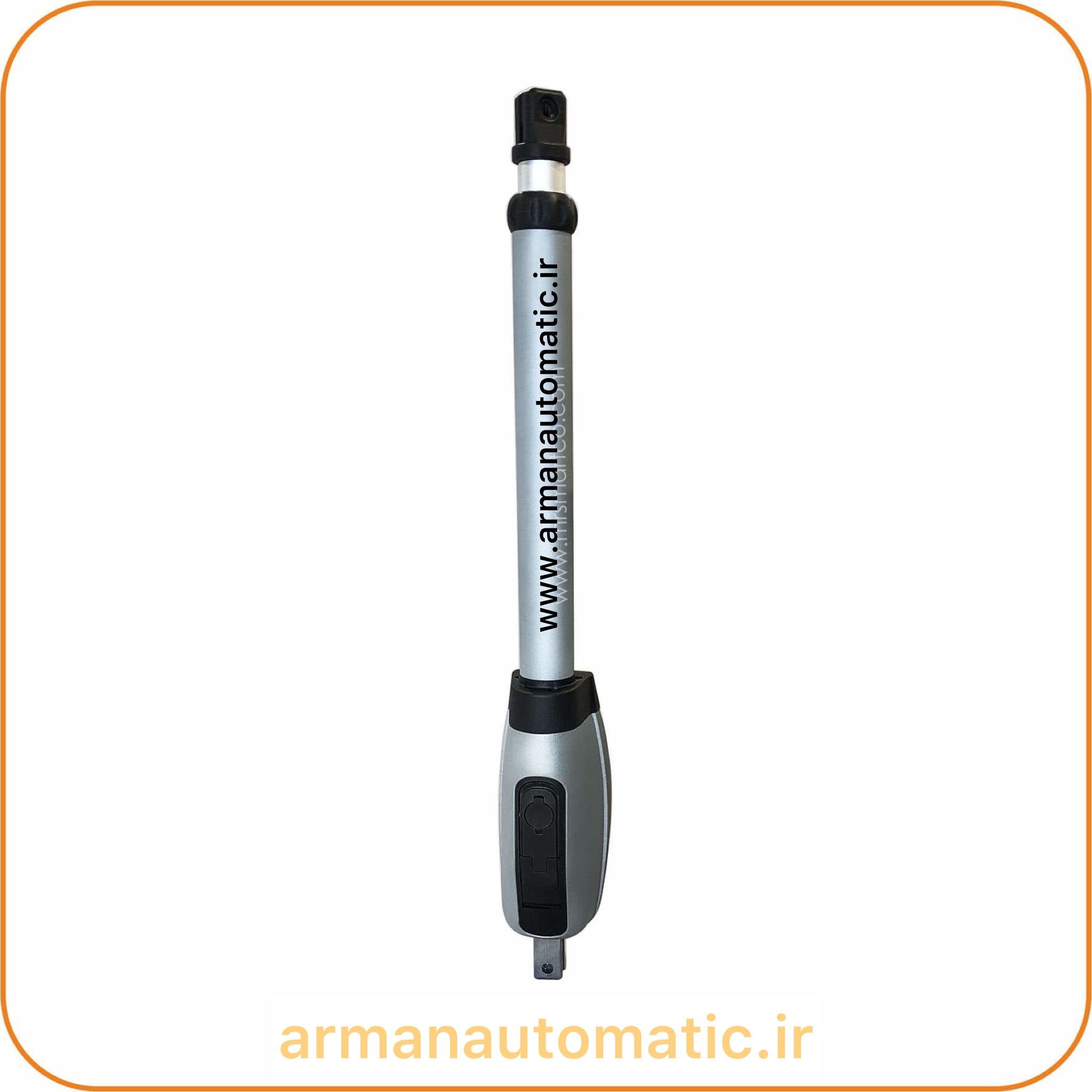

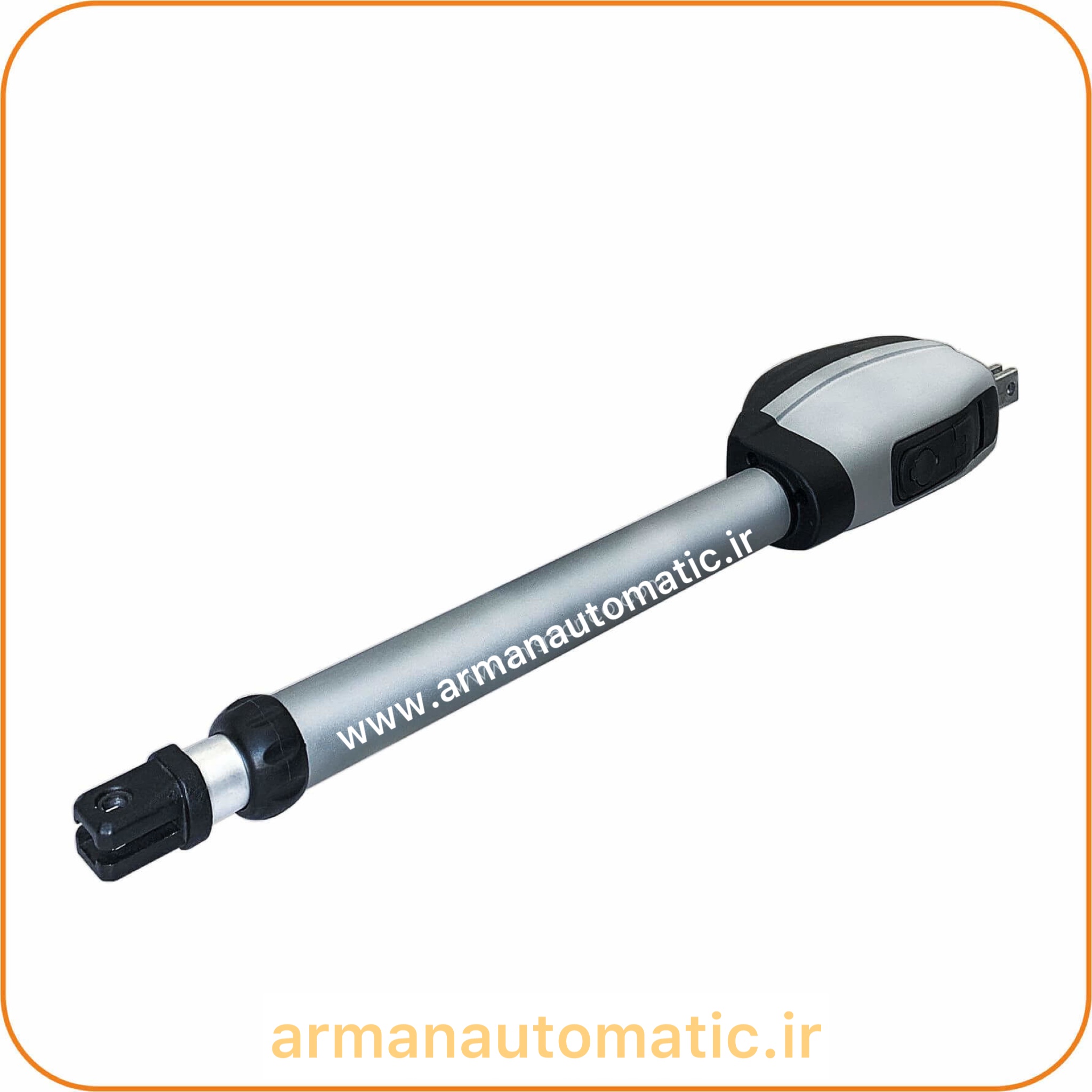

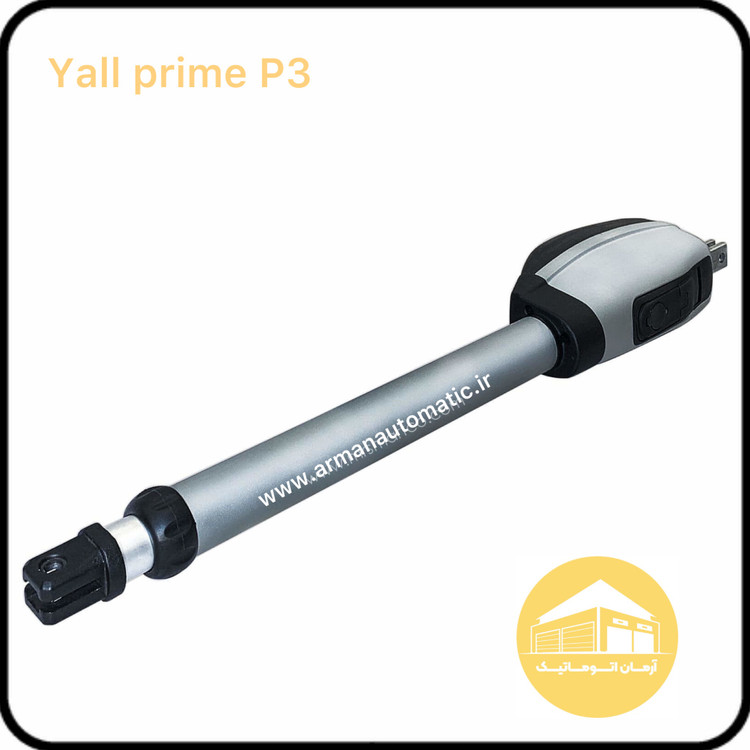

جک پارکینگ یال مدل کاستومایز

بیشتر جک های پارکینگی موجود در بازار معمولا در دو مدل جک پارکینگی با کورس شفت 40 و 50 سانتیمتری تولید می شوند ، نکته قابل توجهی که جک پارکینگی تک لنگه کاستومایز را در میان سایر برند های ایرانی متمایز ساخته است کورس شفت 70 سانتی متری آن است . هر چه جک اتوماتیک پارکینگی از کورس شفت بلند تری برخوردار باشد می تواند درب های عریض تری را جا به جا نماید .

ولتاژ ورودی جهت کارد جک تک لنگه کاستومایز 220 ولت می باشد و قابلیت باز شو تا 120 در جه را نیز دارد . از آنجایی که جک تک لنگه کاستومایز از موتور پر قدرت 300 واتی و کورس شفت 700 میلیمتری برخوردار می باشد ، می توان این جک پارکینگی را به عنوان یک گزینه مناسب جهت نصب روی درب های تک لنگه عریض و سنگین به شمار آورد .

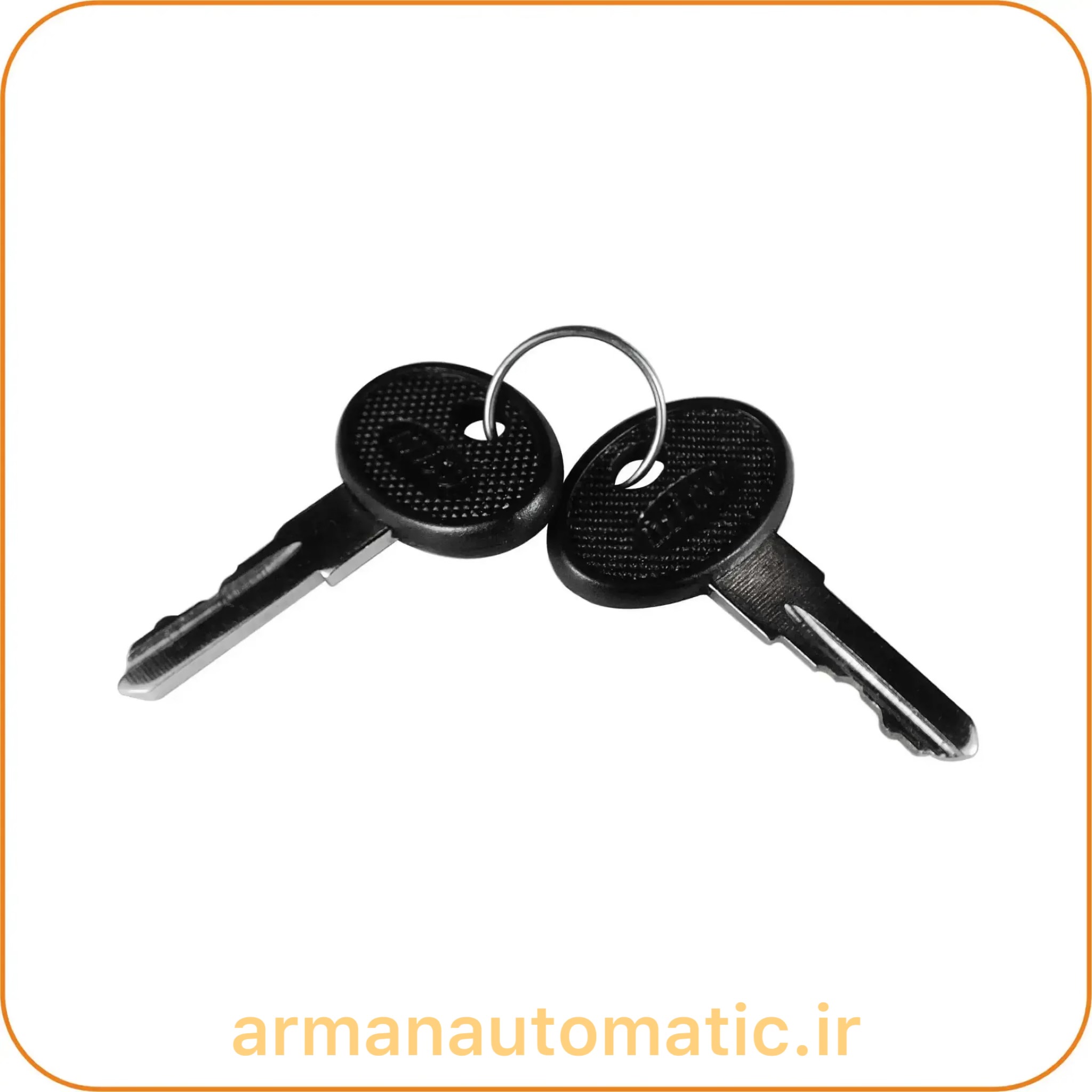

جک اتوماتیک کاستومایز یال می تواند درب های تک لنگه تا وزن 600 کیلوگرم و عرض 4 متر را براحتی و به صورت کاملا نرم و روان باز و بسته نماید . این جک تک لنگه به مانند سایر جک های اتوماتیک پارکینگی دارای کلید خلاص کن بصورت آلنی جهت استفاده در هنگام قطع برق می باشد .

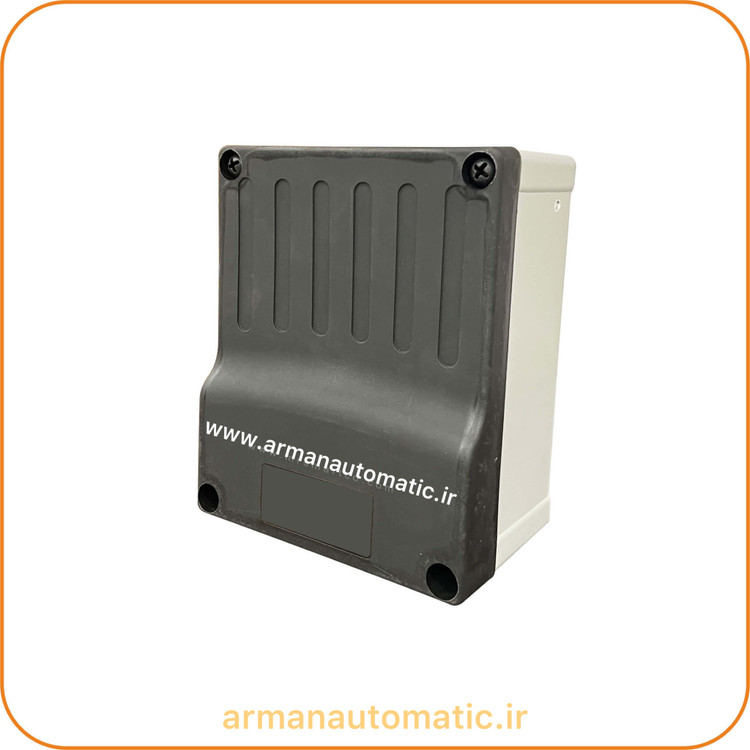

مدار فرمان جک اتوماتیک یال مدل کاستومایز همانند مدار فرمان جک های یال مدل X می باشد که یک مدار فرمان کاملا هوشمند و دیجیتال می باشد ، این مدار فرمان هوشمند از قابلیت و انعطاف پذیری بالای در هنگام فرمان پذیری برخوردار می باشد و قابلیت اتصال به سیستم های کنترل تردد را نیز دارد .

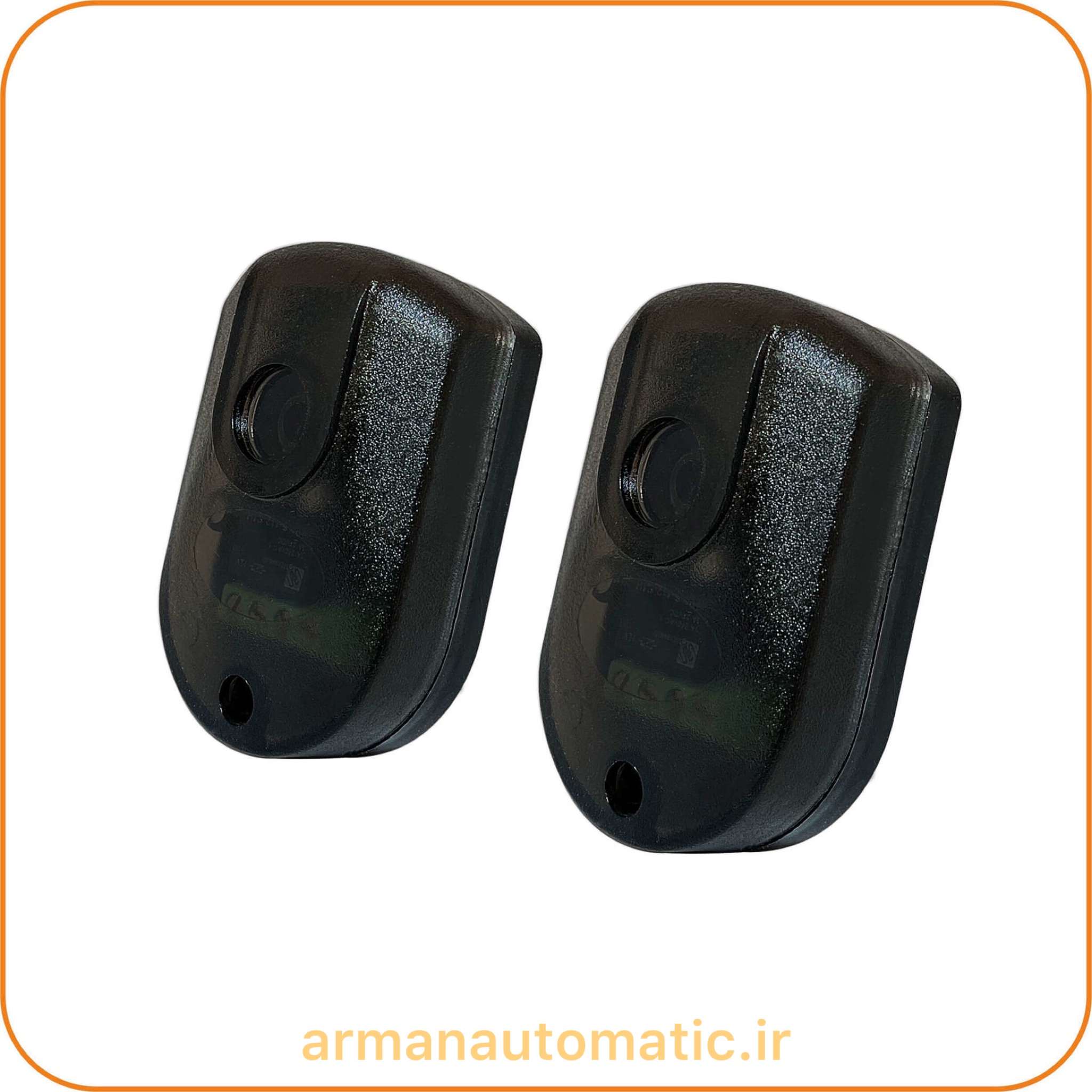

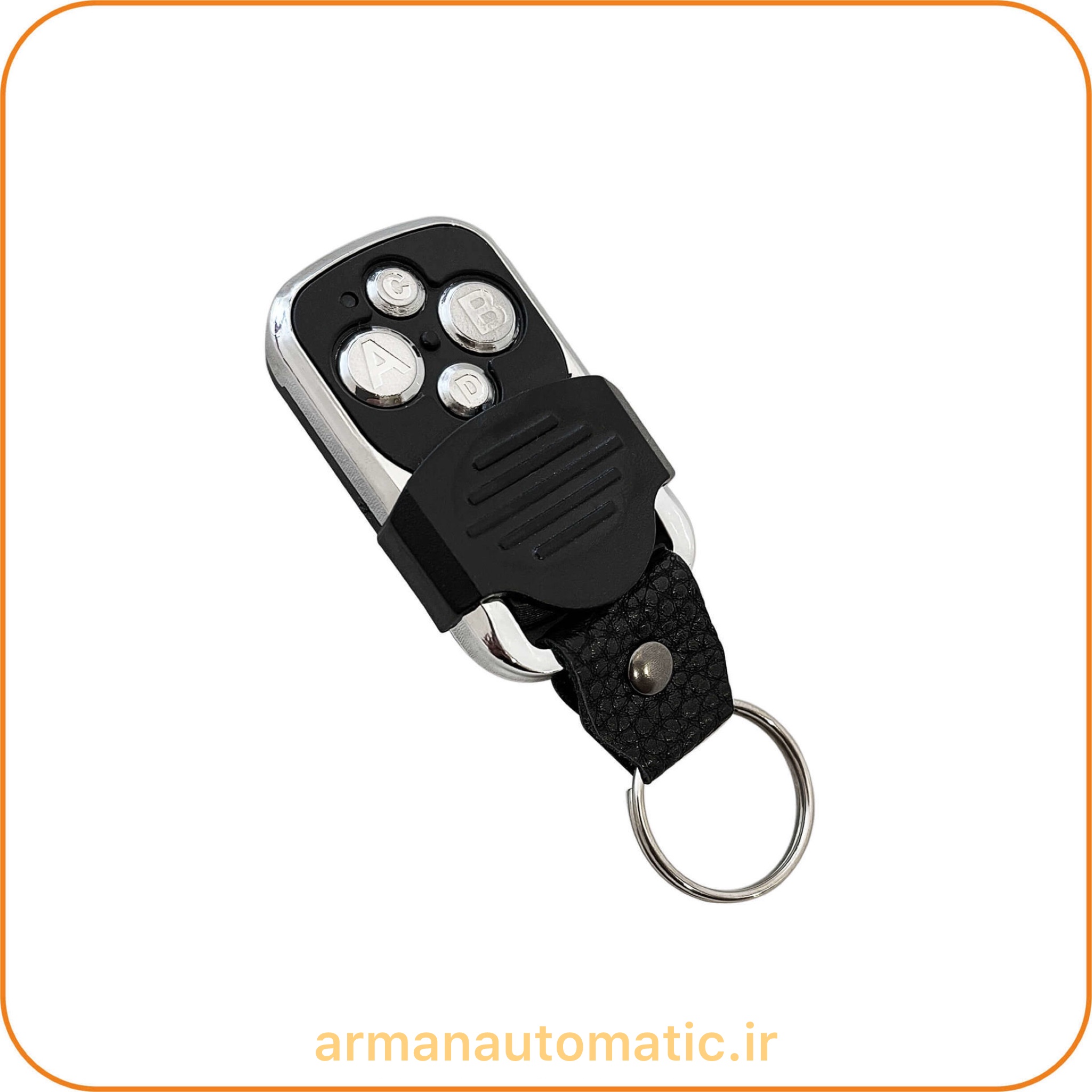

مدار فرمان دیجیتال کاستومایز قابلیت تنظیم سرعت دوم جهت کارکرد نرم و روان در در هنگام بسته شدن درب را دارد که این قابلیت سبب بسته شدن درب بصورت آهسته و بدون ضربه می شود . از مزایای دیگر برد جک یال مدل کاستومایز کارکرد در زمان اضطراری است ، بدین صورت که در هنگام خرابی چشمی های جک ( فتوسل ) می توانید با نگه داشتن دکمه ریموت به مدت سه ثانیه فتوسل جک را به طور موقت از مدار نموده و درب اتوماتیک را به مدت چند دقیقه باز و بسته نمایید .

نمای فنی مدار فرمان یال کاستومایز

ترمینال شماره 2 و 1 : ورودی برق 220 ولت

ترمینال شماره 5 و 4 و 3 : موتور 1 ( لنگه رویی )

ترمینال شماره 7 و 6 : خازن موتور 1

ترمینال شماره 9 و 8 : خازن موتور 2

ترمینال شماره 12 و 11 و 10 : موتور 2 ( لنگه زیری )

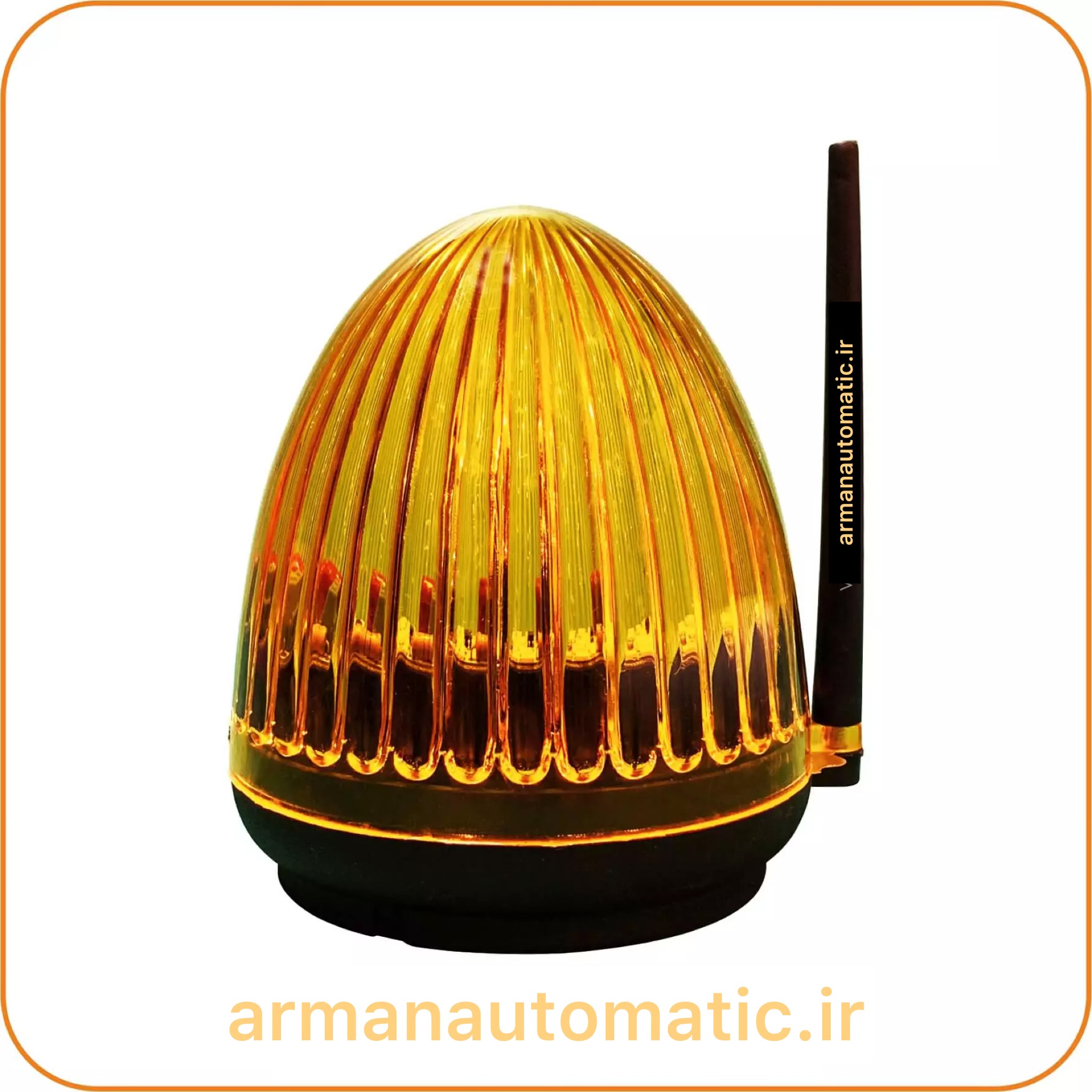

ترمینال شماره 14 و 13 : فلاشر 220 ولت

ترمینال شماره 16 و 15 : رله پارکینگ

ترمینال شماره 18 و 17 : قفل برقی 12 ولت

ترمینال شماره 19 : تحریک دستی تک لنگه

ترمینال شماره 20 : تحریک دستی دولنگه

ترمینال شماره 22 و 21 : تغذیه 12 ولت سنسور چشمی

ترمینال شماره 24 و 23 : تحریک سنسور چشمی

ترمینال شماره 26 و 25 : آنتن هوایی

دکمه A : ورود به منوی اصلی

دکمه B : انتخاب منو / حرکت داخل منو به سمت پایین

دکمه C : اضافه کردن پارامتر / تحریک دستی

دکمه D : کم کردن پارامتر / تنظیم اتوماتیک

Back\Learn : حرکت داخل منو به سمت بالا / کد دادن ریموت

کانتور فیوزF1  : فیوز 1 آمپر

کانتور فیوزF2  : فیوز 2 آمپر

کانتور فیوزF3  : فیوز 2 آمپر

در زمان نصب توجه نمایید تا ورودی 15 ولت ترانس با ورودی 220 ولت برق شهری اشتباه نشود .

جک پارکینگ یال مدل کاستومایز از درجه حفاظتی IP44 بهره مند می باشد که سبب عدم نفوذ آب و گرد و غبار به آن شده ، از این رو این جک قابل استفاده در هر منطقه با شرایط آب و هوایی مختلف می باشد .

از جمله عواملی که در طول عمر جک الکترومکانیکی کاستومایز و سایر جک های پارکینگی تاثیر گذار است نحوه نصب صحیح آن می باشد ، لذا جهت افزایش کیفیت ، کارایی و طول عمر جک پارکینگ توصیه می شود نصب جک توسط تکنسین نصب مجرب و به صورت کاملا اصولی انجام شود .
